  • FG螺旋分級機

    螺旋分級機概述

    FC螺旋分級機適用于粗粒分級、洗砂,溢流處根據需要可改成寬槽形。螺旋分級機是選礦的設備之一,螺旋分級機借助固體顆粒的比重不同,因而在液體中沉淀的速度不同的原理,進行機械分級的一種設備。

    螺旋分級機

    螺旋分級機工作原理

     FG螺旋分級機結構及原理FC螺旋分級機大致相同(結構示意圖)。FG螺旋分級機的溢流堰位置高于螺旋軸下端的軸承中心,但低于溢流螺旋的上緣,具有一定的沉降區域,故適用于粗粒洗砂。而FC螺旋分級機溢流端的整個螺旋都浸沉在沉降區域液面下,其沉降區具有較大面積和深度,故適用于細粒洗砂。

    砂漿從位于沉降區中部的進料口入水槽,傾斜安裝的水槽下端是砂漿分級沉降區,螺旋低速轉動,對砂漿起攪拌作用,使輕細顆粒泥懸浮到上面,流到溢邊堰處溢出,粗重顆粒砂沉降到槽底,由螺旋輸送到排料口排出。


    1、傳動裝置     2、水槽,   3、螺旋    4、入料口    5、下部支座, 6、提升結構

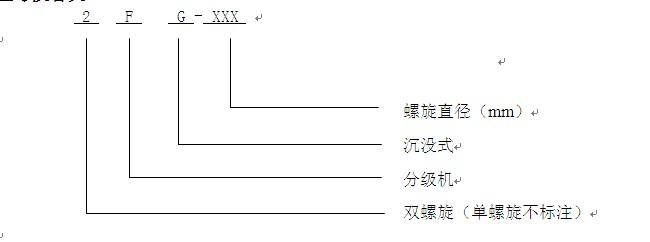

    型號及含義




    規格與性能


    型      號FG-10FG-12FG-12FG-152FG-15FG-202FG-20FG-242FG-242FG-30
    規     格Φ1000Φ1200Φ1200Φ1500Φ1500Φ2000Φ2000Φ2400Φ2400Φ3000
    螺旋直徑1000120012001500150020002000240024003000
    螺旋轉(r/min)1.6-7.55,6,75,6,72.5,4,62.5,4,63.6,5.53.6,5.53.643.673.2
    水槽長65006500650083008265840084009130913012500
    寬1112137226001660320022004280260051006300
    傾斜角14°-10°30’14°-18°30’
    溢流堰高度521290400500500700700715660440-850
    螺旋提升高度 100010001000100013001300130013001500
    計算生產能力(t/24h)溢流量8515531023047040080058011601785
    返砂量472-10261170-16002340-32001120-26802280-54803890-59407780-1188068001360023300
    外形尺寸8004×1570×19348180×1570×313082301×2787×3110101990×1976×390510410×3392×407010788×2524×448610995×4595×449011526×2910×496612710×5430×569016020×6640×6350
    長×寬×高
    總量4.28.5415.8211.6821.1120.4537.2725.6545.873.3
    電動機提升用手動Y90L-4Y90L-4Y90L-4Y100L-42.2KW 2臺Y100L-42.2KWY100L-42.2KW 2臺Y100L-42.2KWY100L2-43KW 2臺Y112M-44KW 2臺
    1.5KW1.5KW 2臺1.5KW
    傳動用Y132M2-65.5KWY132M2-65.5KWY132M2-65.5KW 2臺Y160M-67.5KWY160M-67.5KW2臺Y160L1-611KWY200L2-622KW 2臺Y160L-415KWY200L-430KW 2臺Y225M-445KW 2臺
    說  明5.7r/min訂貨未注明時,螺旋轉速按6r/min供貨訂貨未注明時,螺旋轉速按4r/min供貨
