DSL型單質體連桿振動輸送機概述
DSL型單質體連桿振動輸送機適用于電力、煤炭、冶金、建材、糧食等行業，用于完成粉狀及顆粒狀物料的輸送工藝，尤其適用于難輸送的細粉物料，諸如把粉煤灰、水泥、炭粉、煤粉、金剛砂等，從貯料倉或漏斗中均勻連續或定量地輸送到受料裝置中去。
單質體連桿振動輸送機特點
- 結構簡單、緊湊，潤滑點少，且潤滑點不與物料接觸，維修工作量?。?/span>
- 采用封閉型式時密封性能好，輸送粉塵性、有毒、有揮發性的物料對環境無污染，并可實現多點進料和多點卸料；
- 運用了共振原理，將安裝基礎作為質點之一，動力消耗低，耗電比相同輸送長度相同輸送生產率的螺旋輸送機少二分之一。
- 由于物料在輸送過程中以拋物線軌跡向前跳躍運行，所以機槽磨損輕。
- 運行噪聲不大于75Db（V）。
- 能夠在額定振幅條件下頻繁啟動或長期連續運行。
- 適用于較長距離、較寬槽寬的輸送要求。

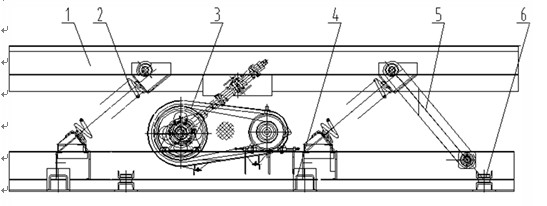

結構示意圖
1輸送槽、2主振彈簧、3驅動連桿機構、4底座、5導向桿、6輔助支座。
驅動連桿機構由電動機，皮帶輪、傳動軸、偏心連桿裝置組成。輸送槽與底架之間用螺旋彈簧聯接，該彈簧是主振彈簧，導向桿起輸送槽振動導向作用，輸送機運行中驅動機構使連桿端部作往復運動，而連桿通過彈簧帶動輸送槽作往復運動，使物料沿振動方向被連續拋起向前跳躍，達到輸送物料的目的。
| 型號 | 輸送量 | 槽寬 | 輸送槽體長度 | ||||||||||||
| （t/h） | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 18 | 20 | 25 | 28 | |||
| DSL300 | 18 | 300 | 功率（KW） | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 | 5.5 |
| DSL400 | 30 | 400 | 1.5 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 | 5.5 | 7.5 | |
| DSL600 | 50 | 600 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | |
| DSL800 | 70 | 800 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | 5.5×2 | 5.5×2 | |
| DSL1000 | 90 | 1000 | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | 5.5×2 | 5.5×2 | 7.5×2 | |
| DSL1200 | 110 | 1200 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | 5.5×2 | 5.5×2 | 7.5×2 | 7.5×2 | 7.5×2 | |
| DSL1500 | 140 | 1500 | 3.7 | 3.7 | 5.5 | 5.5 | 5.5 | 7.5 | 5.5×2 | 5.5×2 | 7.5×2 | 7.5×2 | 11×2 | 11×2 | |
| DSL1800 | 160 | 1800 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 5.5×2 | 5.5×2 | 7.5×2 | 7.5×2 | 11×2 | 11×2 | 11×2 | |
| DSL2000 | 180 | 2000 | 3.7 | 5.5 | 5.5 | 3.7×2 | 5.5×2 | 5.5×2 | 7.5×2 | 7.5×2 | 11×2 | 11×2 | 11×2 | 11×2 | |
| DSL2400 | 220 | 2400 | 5.5 | 5.5 | 3.7×2 | 5.5×2 | 5.5×2 | 7.5×2 | 7.5×2 | 11×2 | 11×2 | 11×2 | 15×2 | 15×2 | |
2、輸送槽體加裝密封蓋、襯板以及輸送不同堆密度物料時功率需重新計算。
3、輸送距離超過15米時，采用分段結構，現場拼裝連接。
