礦用單軸振動篩概述
礦用單軸振動篩是一種做圓形振動、多層數、高效率的振動篩，主要由篩箱、篩網、振動器及減振彈簧等組成。
ZD型礦用單軸振動篩運動軌跡為圓，可供礦山、煤炭、電力、建筑、化工等部門對中等粒度物料進行干式分級。對于有橡膠篩板的篩分機對焦炭物料進行分級篩分效果，結構簡單，維修方便，作業可靠，篩分效率高，透篩性能好。

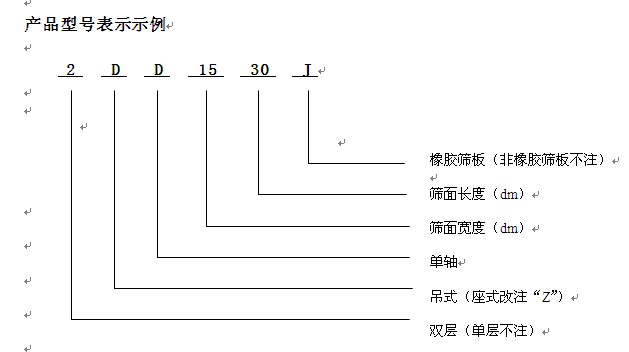

型號說明
技術參數
| 型 號 | 篩面 | 給料粒度mm | 處理量t/h | 振次l/min | 雙振幅mm | 電動機 | 外形尺寸 | 總重Kg | 每支點動負荷N | Zui大拆分件 | ||||||||
| 層數 | 面積m2 | 傾角° | 篩孔尺寸 | 結構 | 型號 | 功率Kw | 長×寬×高 | 工作時 | 啟停機時 | 外形尺寸 | ||||||||
| mm | mm | 長×寬×高 | ||||||||||||||||
| 給 | 排 | 給 | 排 | mm | ||||||||||||||
| 料 | 料 | 料 | 料 | |||||||||||||||
| 端 | 端 | 端 | 端 | |||||||||||||||
| DD918 | 1 | 1.6 | 20 | 1月25日 | 編織 | ≤60 | 10-80 | 1000 | 5月6日 | Y100L-4 | 2.2 | 1926×1418×1809 | 440 | ±148 | ±148 | ±740 | ±740 | 2150×1418×575 |
| 2DD918 | 2 | 1.6 | 20 | 1月25日 | 編織 | ≤60 | 10-80 | 1000 | 5月6日 | Y100L-4 | 2.2 | 1926×1418×2013 | 600 | ±210 | ±210 | ±1050 | ±1050 | 2200×1418×630 |
| ZD918 | 1 | 1.6 | 20 | 1月25日 | 編織 | ≤60 | 10-80 | 1000 | 6 | Y100L-4 | 2.2 | 1926×1737×1434 | 553 | ±147 | ±147 | ±735 | ±735 | 2150×1643×1430 |
| 2ZD918 | 2 | 1.6 | 20 | 1月25日 | 編織 | ≤60 | 10-80 | 1000 | 6 | Y100L-4 | 2.2 | 1926×1737×1434 | 702 | ±147 | ±147 | ±735 | ±735 | 2150×1643×750 |
| ZD1224 | 1 | 2.9 | 20 | 6-40 | 編織 | ≤100 | 60-180 | 850 | 6月7日 | Y112M-4 | 4 | 2471×2109×1334 | 1130 | ±308.7 | ±308.7 | ±1544 | ±1544 | 2500×2150×1340 |
| 2ZD1224 | 2 | 2.9 | 20 | 6-40 | 編織 | ≤100 | 60-180 | 850 | 6月7日 | Y112M-4 | 4 | 2560×2099×1780 | 1545 | ±154.4 | ±154.4 | ±772 | ±772 | 2600×2200×1730 |
| ZD1224J | 1 | 2.9 | 20 | 11×42 13×42 | 編織 | ≤100 | 95-145 | 850 | 6月7日 | Y112M-4 | 4 | 2471×2149×1334 | 1086 | ±308.7 | ±308.7 | ±1544 | ±1544 | 2500×2150×1340 |
| 26×35 | ||||||||||||||||||
| 2ZD1224J | 2 | 2.9 | 20 | 13×42 26×35 | 編織 | ≤100 | 100-180 | 850 | 6月7日 | Y112M-4 | 4 | 2551×2149×1780 | 1637 | ±154.35 | ±154.35 | ±771.35 | ±771.35 | 2600×2200×1730 |
| 43×58 | ||||||||||||||||||
| ZD1530 | 1 | 4.5 | 20 | 6-50 | 編織 | ≤100 | 90-300 | 920 | 6月7日 | Y132S-4 | 5.5 | 3071×2619×1566 | 1650 | ±404.9 | ±404.9 | ±2023 | ±2023 | 3100×2690×1570 |
| 2ZD1530 | 2 | 4.5 | 20 | 6-50 | 編織 | ≤100 | 90-300 | 850 | 6月7日 | Y132S-4 | 5.5 | 3170×2619×2250 | 2260 | ±202.1 | ±202.1 | ±1010.5 | ±1010.5 | 3200×2690×2250 |
| ZD1530J | 1 | 4.5 | 20 | 11×42 | 編織 | ≤150 | 148 | 850 | 7 | Y132S-4 | 5.5 | 3071×2674×1566 | 1875 | ±404.6 | ±404.6 | ±2023 | ±2023 | 3100×2690×2250 |
| 2ZD1530J | 2 | 4.5 | 20 | 13×42 26×35 | 編織 | ≤100 | 160-280 | 850 | 7 | Y132S-4 | 5.5 | 3170×2683×2250 | 2653 | ±202.1 | ±202.1 | ±1010.5 | ±1010.5 | 3200×2690×2250 |
| 43×58 | ||||||||||||||||||
| ZD1540 | 1 | 6 | 20 | 6-50 | 編織 | ≤100 | 123-380 | 850 | 7 | Y132M-4 | 7.5 | 4069×2651×2028 | 2070 | ±595 | ±595 | ±2975 | ±2975 | 4000×2505×2025 |
| 2ZD1540 | 2 | 6 | 20 | 6-50 | 編織 | ≤100 | 125-380 | 850 | 7 | Y132M-4 | 7.5 | 4069×2651×2656 | 2850 | ±267.2 | ±267.2 | ±1336 | ±1336 | 4200×2600×2660 |
| ZD1836 | 1 | 6.5 | 20 | 6-50 | 編織 | ≤150 | 135-440 | 850 | 7 | Y160M-4 | 11 | 3669×3016×1807 | 1960 | ±525 | ±525 | ±2625 | ±2625 | 3670×2990×1807 |
| ZD1836J | 1 | 6.5 | 20 | 43×58 | 編織 | ≤150 | 250-600 | 850 | 7 | Y160M-4 | 11 | 3069×3100×1807 | 4754 | ±525 | ±525 | ±2625 | ±2625 | 2670×2990×1807 |
| 87×104 | ||||||||||||||||||
| ZD2160 | 1 | 12 | 20 | 10-50 | 編織 | ≤150 | 230-540 | 900 | 8 | Y1820L-4 | 22 | 6080×3776×3075 | 6529 | ±1056 | ±1056 | ±5280 | ±5280 | 6676×2420×1990 |
注：表中處理量是松散密度為1.6t/m3的礦石按上層篩面Zui大和Zui小篩孔進行干式分級給定的，分級物料中小于篩孔之半徑的顆粒含量占40%，大于篩孔尺寸顆粒含量占25%，篩分效率為80%。
表中凡篩機得量低于2t的拆分件均沒列出。選用須知
- 篩機分單層和雙層，并均有吊式和座式之分。
- 篩網結構有編織篩網和橡膠篩板，如選用沖孔篩板可按要求設計。
- 電動機可安裝在左側或右側，無特殊要求按安裝圖安裝。
- 電動機額定電壓為380V，如選用防爆或不同額定電壓的電動機，請?jiān)谟嗀洉r注明。
- 在選用時，如有改變篩面傾角要求，對于座式篩可另行設計，對于吊式篩可由用戶通過調整吊掛裝置的鋼絲繩長度來實現。
- 基礎螺栓M20共32個由用戶自備。
