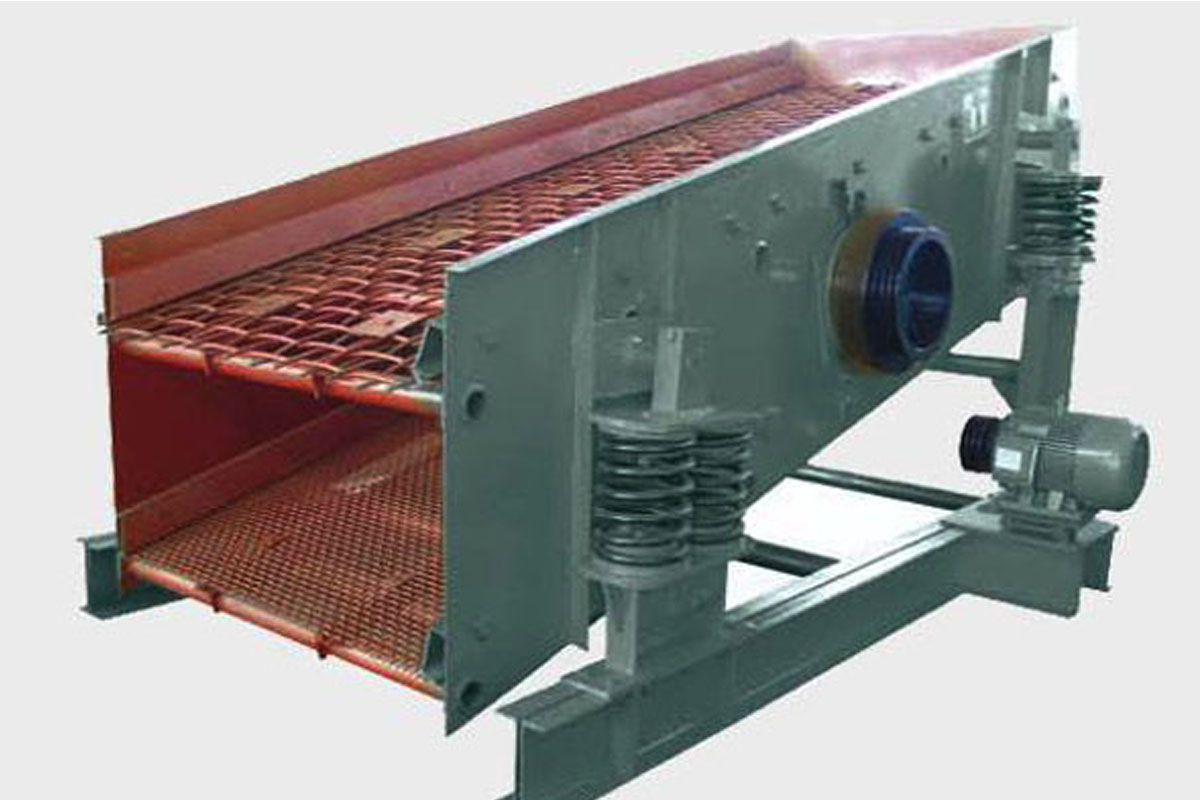

自定中心振動篩概述
自定中心振動篩是由帶有偏心性質的振動器使篩子產生振動的。 SZZ型自定中心振動篩運動軌跡為圓，可供煤炭、冶金、建材、化工等部門，對中小粒度的物料進行干式分級。
自定義中心振動篩結構簡單，堅固可靠，維修方便，效率高。自定中心振動篩用于礦石和煤等物料的粗、中細、極細各級篩分,也可用于對物料作脫水泥、脫介質等處理。
振動篩的特點
- 篩上物料在振動作用下能達到很好的松散和分層；
- 該振動篩的配重質量大小可以調節，可根據生產要求調節篩子振幅大??；
- 當給礦量發生變化時，振幅也變化。當給礦量少時振幅加大振動加??；給礦量多時振幅變小。給礦量的變化將影響“動力平衡”，從而使皮帶輪中心產生一些振動；
- 適用于中、細粒篩分而不適應粗物料篩分。
型號說明
技術參數
| 型 號 | 篩面 | 給料 | 處理量 | 振次 | 雙振幅 | 電動機 | 外形尺寸 | 總 | 每支點動負荷N | Zui大拆分件 | ||||||||
| 層數 | 面積 | 傾角° | 篩孔尺寸mm | 結構 | 粒度 | t/h | l/min | mm | 型號 | 功率 | 長×寬×高 | 重 | 工作時 | 啟停機時 | 外形尺寸 | |||
| m2 | mm | Kw | mm | Kg | 長×寬×高 | |||||||||||||
| 給 | 排 | 給 | 排 | mm | ||||||||||||||
| 料 | 料 | 料 | 料 | |||||||||||||||
| 端 | 端 | 端 | 端 | |||||||||||||||
| SZZ800×1600 | 1 | 1.3 | 15 | 3-40 | 編織 | ≤100 | 8-45 | 1430 | 6 | Y100L1-4 | 2.2 | 2167×1653×1110 | 498 | ±102 | ±102 | ±510 | ±510 | |
| SZZ800×1600 | 2 | 1.3 | 15 | 3-40 | 編織 | ≤100 | 8-45 | 1430 | 6 | Y100L2-4 | 3 | 1935×1678×1345 | 822 | ±296 | ±296 | ±1480 | ±1480 | |
| SZZ1250×2500 | 1 | 3.1 | 15 | 6-40 | 編織 | ≤150 | 36-106 | 850 | 2月7日 | Y132S-4 | 5.5 | 2569×2110×1006 | 1021 | ±377 | ±377 | ±1885 | ±1885 | |
| SZZ1250×2500 | 2 | 3.1 | 15 | 6-50 | 編織 | ≤150 | 36-117 | 1200 | 2月6日 | Y132M2-6 | 5.5 | 2635×2376×1873 | 1260 | ±1000 | ±1000 | ±5000 | ±5000 | |
| SZZ1250×4000 | 2 | 5 | 15 | 6-50 | 編織 | ≤150 | 58-188 | 900 | 2月6日 | Y132M-4 | 7.5 | 4184×2468×3146 | 2500 | ±1528 | ±1528 | ±7640 | ±7640 | 4245×2076×940 |
| SZZ1500×3000 | 1 | 4.5 | 20 | 6-50 | 編織 | ≤150 | 52-170 | 800 | 8 | Y132M-4 | 7.5 | 2866×2342×1650 | 2234 | ±808 | ±808 | ±4040 | ±4040 | 3320×1888×787 |
| SZZ1500×4000 | 1 | 6 | 20 | 6-50 | 編織 | ≤150 | 70-227 | 810 | 8 | Y132M-4 | 7.5 | 3951×2386×2179 | 2582 | ±784 | ±784 | ±3920 | ±3920 | 4350×1975×1000 |
| SZZ15000×3000 | 2 | 4.5 | 15 | 6-50 | 編織 | ≤150 | 52-170 | 840 | 5月10日 | Y132M-4 | 7.5 | 3050×2524×1855 | 2511 | ±2548 | ±2548 | ±12740 | ±12740 | 3200×2089×1070 |
| SZZ1500×4000 | 2 | 6 | 20 | 6-50 | 編織 | ≤150 | 70-227 | 800 | 7 | Y132M-4 | 7.5 | 4155×2754×2656 | 4022 | ±764 | ±764 | ±3820 | ±3820 | 4667×2200×1200 |
| 或 | ||||||||||||||||||
| 沖孔 | ||||||||||||||||||
| SZZ1800×3600 | 1 | 6.48 | 25 | 6-50 | 編織 | ≤150 | 76-245 | 750 | 8 | Y180M-4 | 18.5 | 3750×3060×2541 | 4626 | ±587 | ±587 | ±2935 | ±2935 | 4015×2620×2100 |
| 或 | ||||||||||||||||||
| 沖孔 | ||||||||||||||||||
注：表中處理量是松散密度為0.9t/m3的煤按上層篩面Zui大和Zui小篩孔進行干式分級給定的，分級物料中小于篩孔之半徑的顆粒含量占40%，大于篩孔尺寸顆粒含量占25%，篩分效率為90%。
選用須知
- 篩機分單層和雙層，除了SZZ1800×600振動篩都為吊式。
- 篩網結構有編織篩網和沖孔篩板。
- 電動機可安裝在左側或右側，無特殊要求按安裝圖安裝。
- 電動機額定電壓為380V,可選用防爆或不同額定電壓的電動機，如選用請在訂貨時注明。
- 在選用時，如有改變篩面傾角要求，對于座式篩可另行設計、對于吊式篩可由用戶通過調整吊柱裝置的鋼絲繩長度來實現。
- 基礎螺栓全部由用戶自備。
