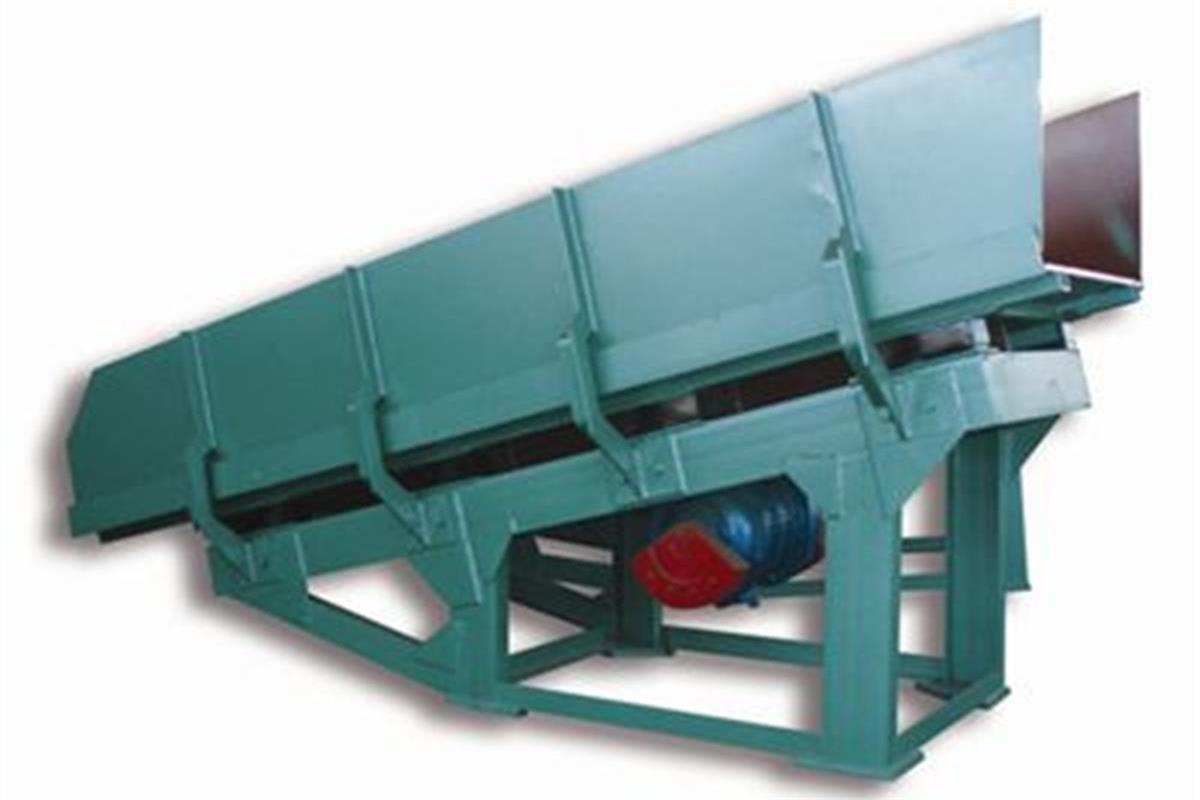

振動放礦機概述
振動放礦機是一種以振動電機為激振源的振動出礦設備，是礦石及其它物料的放出，給料或裝車的理想設備，廣泛適用于冶金、化工、建材、煤炭等礦業。
振動放礦機特點
- 振動放礦機體積小，重量輕，結構簡單緊湊，投資少；
- FZC型振動放礦機安裝方便，維修量小，運行費用低，耗電少，節能可靠；
- 因受振，礦巖物料流動性增大，減少通道堵塞現象，故放礦能力大，效率高；
- 受振礦流連續、均勻、易控，礦流大小可根據需要調整，運行安全可靠；
- 在超共振狀態下工作，振幅穩定，可以頻繁起動（起動次料≤200次/時），允許振動臺板上負載有較大的波動，對各種礦巖特別是粘性礦巖物料適應性強，并可以多塵或含水較多環境下工作；
- 凡礦巖物料松散體重不大于2.4噸/米、塊度不大于1000毫米或1000毫米以下直至粉礦，均可選用本系列振動放礦機。
振動放礦機用途
FZC型振動放礦機適用于環境溫度不超過±40℃、空氣相對濕度不大于90%的溜井、采場、溜槽和礦（料）倉。它是廠礦企業作礦巖、物料放出、給料或裝車之用的理想設備，各種礦車、汽車、火車皮帶、索道礦斗、礦井提升裝載以及部分鄂式破碎機等均可選用本系列振動放礦機給礦。
型號說明
技術參數
| 機號 | 機型 | 臺面長度L(m) | 臺面寬度B（m） | Zui大礦巖塊度 | 生產能力Q (t/h) | 臺面傾角A(度) | 額定振頻N次/分 | 振幅A | Zui大激振力P千牛 | 額定功率N千瓦 | 機重G公斤 | 埋設參數 | ||
| mm | 埋設深度m | 眉線高度m | 眉線角(度) | |||||||||||
| 1 | FZC-1.6/1-1.5 | 1.6 | 1 | 350 | 300-360 | 12 | 1420 | 0.8 | 10 | 1.5 | 440 | 0.6 | 0.6 | 40 |
| 2 | -3.5 | 1.8 | 0.9 | 350-400 | 12 | 1420 | 0.9 | 10 | 1.5 | 430 | 0.6 | 0.7 | 40 | |
| 3 | -4 | 2 | 0.8 | 310-370 | 14 | 1420 | 0.9 | 10 | 1.5 | 490 | 0.6 | 0.7 | 38 | |
| 4 | -4.7857143 | 2.3 | 0.7 | 290-330 | 16 | 1420 | 0.8 | 10 | 1.5 | 575 | 0.7 | 0.7 | 38 | |
| 5 | FZC-2/1-3 | 2 | 1 | 850-1000 | 14 | 960 | 3 | 20 | 3 | 690 | 0.7 | 0.7 | 40 | |
| 6 | -5.5555556 | 2.3 | 0.9 | 770-910 | 14 | 960 | 3 | 20 | 3 | 870 | 0.8 | 0.8 | 40 | |
| 7 | FZC-2.3/1.2-3 | 2.3 | 1.2 | 630-760 | 14 | 960 | 1.8 | 20 | 3 | 960 | 0.8 | 0.8 | 40 | |
| 8 | -5.8 | 2.8 | 1 | 580-690 | 18 | 960 | 1.7 | 20 | 3 | 1000 | 0.9 | 0.9 | 41 | |
| 9 | -5.9166667 | 2.3 | 1.2 | 500 | 630-730 | 14 | 1420 | 0.9 | 30 | 4 | 1010 | 0.9 | 0.8 | 41 |
| 10 | FZC-2.5/1.2-3 | 2.5 | 1.2 | 590-720 | 16 | 960 | 1.7 | 20 | 3 | 980 | 0.8 | 0.8 | 39 | |
| 11 | -6.1 | 3.1 | 1 | 560-670 | 18 | 960 | 1.7 | 20 | 3 | 1060 | 0.8 | 0.9 | 38 | |
| 12 | -6.0833333 | 2.5 | 1.2 | 660-770 | 16 | 1420 | 0.9 | 30 | 4 | 1030 | 0.8 | 0.9 | 41 | |
| 13 | -7.1 | 3.1 | 1 | 350 | 760-870 | 18 | 1420 | 1 | 30 | 4 | 1110 | 0.9 | 0.9 | 38 |
| 14 | -7.8888889 | 3.5 | 0.9 | 730-830 | 18 | 1420 | 1 | 30 | 4 | 1130 | 0.9 | 1 | 37 | |
| 15 | FZC-2.5/1.4-5.5 | 2.5 | 1.4 | 500 | 990-1180 | 14 | 960 | 2 | 40 | 5.5 | 1360 | 0.9 | 0.9 | 41 |
| 16 | -9 | 3.5 | 1 | 980-1150 | 18 | 960 | 2 | 40 | 5 | 1525 | 1.1 | 1.1 | 40 | |
| 17 | FZC-2.8/1.4-5.5 | 2.8 | 1.4 | 900-1080 | 14 | 960 | 1.8 | 40 | 5.5 | 1460 | 1 | 1 | 41 | |
| 18 | -8.0833333 | 3.1 | 1.2 | 910-1090 | 14 | 960 | 1.8 | 40 | 5.5 | 1515 | 1.1 | 1.1 | 40 | |
| 19 | FZC-3.1/1.4-5.5 | 3.1 | 1.4 | 500 | 920-1120 | 14 | 960 | 1.7 | 40 | 5.5 | 1600 | 1 | 1.1 | 39 |
| 20 | -8.4166667 | 3.5 | 1.2 | 870-1050 | 14 | 960 | 1.8 | 40 | 5.5 | 1570 | 1 | 1.1 | 36 | |
| 21 | -10 | 4.5 | 1 | 830-980 | 18 | 960 | 1.8 | 40 | 5.5 | 2040 | 1 | 1.1 | 34 | |
| 22 | -9.7142857 | 3.1 | 1.4 | 1260-1500 | 14 | 960 | 2 | 40 | 5.5 | 1875 | 1.1 | 1.1 | 40 | |
| 23 | -10.416667 | 3.5 | 1.2 | 1220-1440 | 14 | 960 | 2.1 | 50 | 7.5 | 1810 | 1.2 | 1.2 | 39 | |
| 24 | -12 | 4.5 | 1 | 1290-1510 | 15 | 960 | 2 | 50 | 7.5 | 2225 | 1.2 | 1.4 | 39 | |
| 25 | FZC-3.5/1.4-7.5 | 3.5 | 1.4 | 650 | 1160-1380 | 14 | 960 | 1.8 | 50 | 7.5 | 3000 | 1 | 1.2 | 37 |
| 26 | -10.833333 | 4 | 1.2 | 870-1040 | 18 | 960 | 1.6 | 50 | 7.5 | 1935 | 1.2 | 1.2 | 39 | |
| 27 | FZC-5/1-7.5 | 5 | 1 | 500 | 840-1010 | 18 | 960 | 1.6 | 50 | 7.5 | 2355 | 1.2 | 1.4 | 37 |
| 28 | FZC-4//1.6-10 | 4 | 1.6 | 1570-1870 | 16 | 960 | 1.8 | 75 | 10 | 2355 | 1.2 | 1.4 | 40 | |
| 29 | FZC-5/1.4-10 | 5 | 1.4 | 1300-1550 | 18 | 960 | 1.7 | 75 | 10 | 2800 | 1.4 | 1.4 | 38 | |
| 30 | FZC-3.1/1×2-4×2 | 3.1 | 1.0×2 | 1520-1740 | 18 | 1420 | 1.2 | 30×2 | 4.0×2 | 2220 | 0.9 | 0.9 | 38 | |
| 31 | FZC-3.5/1×2-5.5×2 | 3.5 | 1.0×2 | 1960-2300 | 18 | 960 | 2 | 40×2 | 5.5×2 | 3050 | 1.1 | 1.1 | 40 | |
| 32 | -3.5/1.2×2-5.5×2 | 3.1 | 1.2×2 | 1820-2180 | 14 | 960 | 1.8 | 40×2 | 5.5×2 | 3030 | 1.1 | 1.1 | 40 | |
| 33 | FZC-3.5/1.2×2-75.5×2 | 3.5 | 1.2×2 | 1740-2100 | 14 | 960 | 1.8 | 40×2 | 5.5×2 | 3310 | 1 | 1.1 | 36 | |
| 34 | -3.5/1.4-3×2-7.5×2 | 3.5 | 1.4×2 | 2320-2760 | 14 | 960 | 1.8 | 50×2 | 7.5×2 | 3970 | 1 | 1.2 | 37 | |
| 35 | -4/1.2×2-7.5×2 | 4 | 1.4×2 | 1740-2080 | 18 | 960 | 1.6 | 50×2 | 7.5×2 | 3870 | 1 | 1.2 | 39 | |
安裝峒室圖
安裝峒室新溜井，（料斗）設計提供施工圖樣，并可檢驗所選振動放礦機的幾何參數和埋設參數與溜井（料斗）及運礦設備是否相配套。
